并网发电系统的原理及组成
太阳能电池发电系统是利用光生伏打效应原理制成的，它是将太阳辐射能量直接转换成电

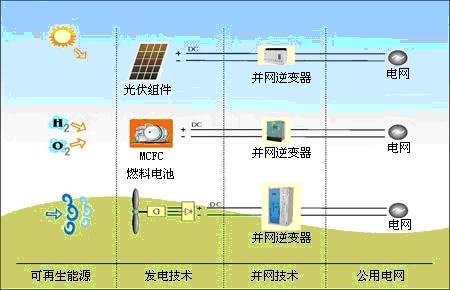

能的发电系统。它主要由太阳能电池方阵和逆变器两部分组成。如下图所示:白天有日照时，
太阳能电池方阵发出的电经过并网逆变器将电能直接输送到交流电网上，或将太阳能所发出
的电经过并网逆变器直接为交流负载供电。
（1）太阳能电池组件
一个太阳能电池只能产生大约0.5V的电压，远低于实际使用所需电压。为了满足实际应用
的需要，需要把太阳能电池连接成组件。太阳能电池组件包含一定数量的太阳能电池，这些
太阳能电池通过导线连接。如一个组件上，太阳能电池的数量是36片，这意味着一个太阳能
组件大约能产生17V的电压。
通过导线连接的太阳能电池被密封成的物理单元被称为太阳能电池组件，具有一定的防
腐、防风、防雹、防雨的能力，广泛应用于各个领域和系统。当应用领域需要较高的电压和
电流而单个组件不能满足要求时，可把多个组件组成太阳能电池方阵，以获得所需要的电压
和电流。
（2）直流/交流逆变器
将直流电变换成交流电的设备。由于太阳能电池发出的是直流电，而一般的负载是交流负
载，所以逆变器是不可缺少的。逆变器按运行方式，可分为独立运行逆变器和并网逆变器。
并网逆变器用于并网运行的太阳能电池发电系统将发出的电能馈入电网。逆变器按输出波形
又可分为方波逆变器和正弦波逆变器。
